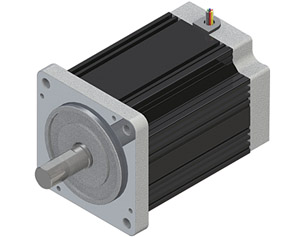

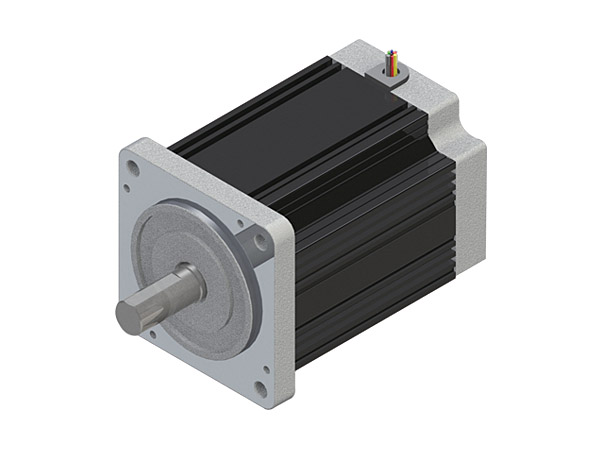

80BMS系列直流无刷电机
直流无刷电机

一般性能参数(General specification):

绕组类型YWE
霍尔电角度120 Deg.
轴向窜动0.025mm
轴圆跳动0.02mm@450g
轴端部跳动0.08mm@450g
轴向负载220N@距法兰面20mm处
径向负载60N
介电强度500VDC, 1min.
绝缘电阻>100Mohms, 500VDC


引出线连接及功能(Electric connection):

编号
引线颜色
引线规格
引线功能
1
UL1007
AWG24
Hall Vcc
2
Hall U
3
绿
Hall V
4
Hall W
5
Hall GND
6
UL1007
AWG18
Phase U
7
Phase V
8
Phase W

电机性能参数(Electric Specification):

项目
单位
80BMS87C30
80BMS120C30
80BMS140G30
电机极数 Motor poles
4
4
4
电机相数 Phase
3
3
3
额定电压 Rated Voltage
VDC
48
48
310
额定转速 Rate speed
rpm
3000
3000
3000
额定转矩 Rated torque
N.m
0.8
1.2
1.6
额定输出功率 Rate power
W
251
377
500
峰值转矩 PeaK torque
N.m
2.4
3.6
4.8
峰值电流 PeaK Current
A
7.0
10.5
2.2
转矩常数 Torque constant
N.m/A
0.115
0.115
0.75
转子惯量 Rotor Inertia
g.cm2
520
850
1330
电机重量 Motor weight
Kg
1.7
2.8
3.5
电机长度 L Motor length
mm
87
120
140

电机安装尺寸(Dimension):
